Q1：如何標註粗糙度
當零件大部分表面具有相同的表面粗糙度時，對其中使用最多的一種符號、代號可統一標註在圖樣的右上角，並加註“其餘”兩字，統一標註的代號及文字高度，應是圖形上其它表面所注代號和文字的1.4倍。
w！Ww.BazHISHI.cOm
Q2：CAD中表面粗糙度怎麼標註
1.首先我們需要設置極軸追蹤以便繪製標準的圖形符號——點擊極軸——設置。
2.按圖示設置30度角——確定。
3.繪製第一條邊，注意追蹤好角度，長度不限。
4.按圖示追蹤樣例繪製另外一邊。
5.繪製最後一邊。
6.添加文字
7.效果如圖示，可以用sc命令縮小放大到需要的大小，不同粗糙度改變數值即可。
Q3：機械製圖中 標註其餘表面的粗糙度 怎麼標註
沒變化、還是標其餘兩字
全部取消了：不標全部、只標粗糙度符號和數值
Q4：cad粗糙度怎麼標註

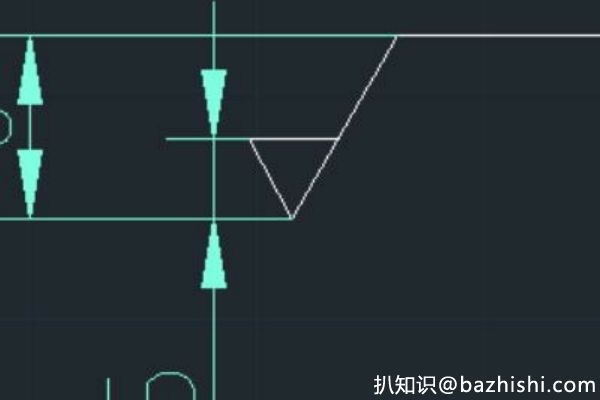

1、在CAD上面畫出粗糙度符號，尺寸，小三角位等邊三角形。
2、在命令欄中輸入命令“alt”，然後會彈出屬性定義對話框。

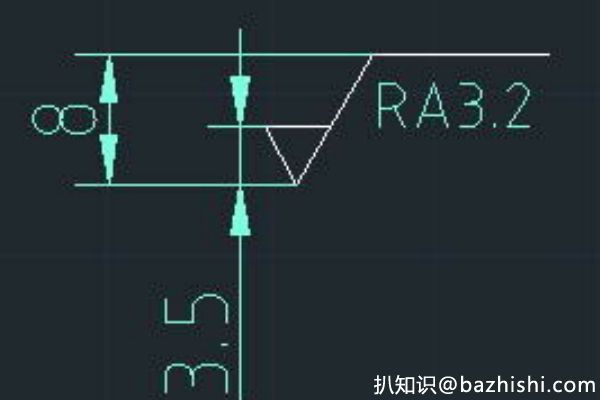

3、在屬性定義界面中找到模式下面的驗證然後勾選驗證。在屬性欄裏面修改標記為：ra3.2，提示為：粗糙度的值，默認為：Ra6.3。在文字設置欄，將文字樣式改為：cfs，文字高度改為：3.5。點擊確定，然後鼠標會出現“RA3.2”，並把它放置在步驟一所畫圖案的合適位置。

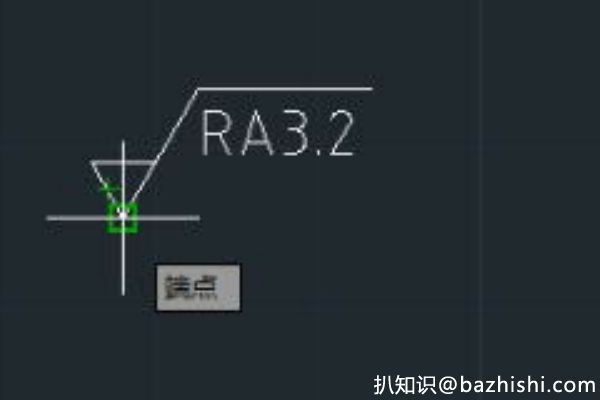

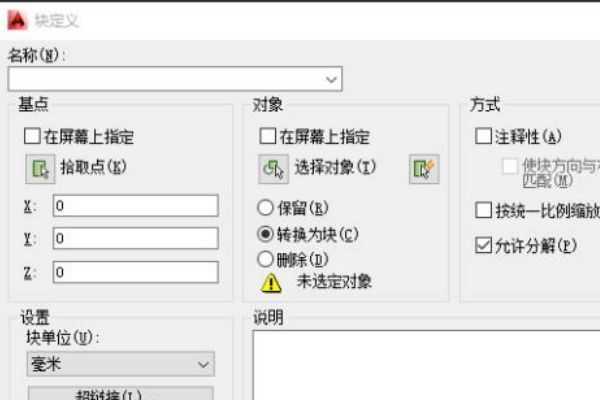

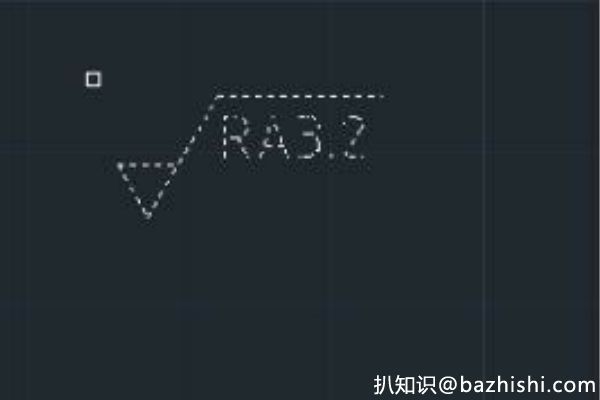

4、在命令欄輸入“b”，然後會彈出塊定義對話框，在名稱裏面輸入“粗糙度”，鼠標點擊“拾取點”，選中粗糙度符號最下面的點，點擊“對象”，選中整個粗糙度，回車，點擊確定。

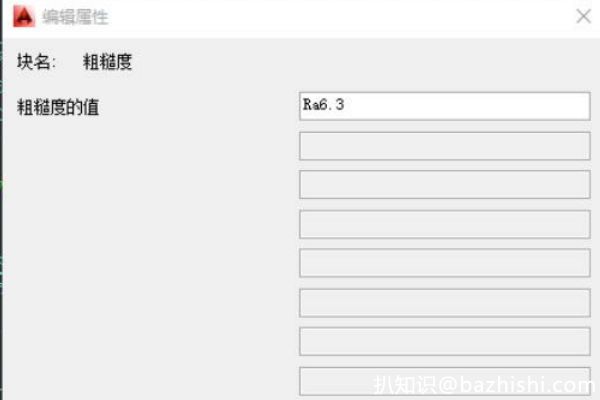

5、在命令欄輸入“i”，然後把那粗糙度放在要標記的位置後，彈出如圖對話框，如果粗糙度是6.3，直接確定即可，如果不是的話修改好數值再確定。
